Carbure de tungstène Sceaux
PN |
OD (mm) |
ID (mm) |
H (mm) |
e (mm) |
||||
D |
Tol. |
d |
Tol. |
H |
Tol. |
e |
Tol. |
|
TCP20-HP-10 |
18.4 |
+0.7 0 |
10 |
0 -0.5 |
4.5 |
+0.5 0 |
0.6 |
+/-0.2 |
-12 |
20.4 |
12 |
||||||
-14 |
22.4 |
14 |
||||||
-16 |
24.4 |
16 |
||||||
-18 |
28.4 |
18 |
||||||
-20 |
30.4 |
20 |
0 -0.7 |
5.5 |
||||
-22 |
32.4 |
+1.0 0 |
22 |
|||||
-24 |
34.4 |
24 |
||||||
-25 |
35.4 |
25 |
||||||
-28 |
39.6 |
28 |
||||||
-30 |
41.6 |
30 |
||||||
-32 |
43.6 |
32 |
0 -0.9 |
|||||
-33 |
44.6 |
33 |
||||||
-35 |
46.6 |
35 |
6.5 |
+0.8 0 |
||||
-38 |
49.6 |
38 |
||||||
-40 |
51.6 |
+1.4 0 |
40 |
0.8 |
||||
-43 |
55.6 |
43 |
||||||
-45 |
57.6 |
45 |
||||||
-48 |
60.6 |
48 |
||||||
-50 |
62.6 |
50 |
||||||
-53 |
65.6 |
53 |
0 -1.2 |
|||||
-55 |
67.6 |
55 |
||||||
-58 |
72.6 |
58 |
||||||
-60 |
74.6 |
60 |
||||||
-63 |
78 |
+1.7 0 |
63 |
8.0 |
+1.0 0 |
|||
-65 |
80 |
65 |
||||||
-68 |
83 |
68 |
||||||
-70 |
85 |
70 |
1.0 |
+/-0.3 |
||||
-75 |
92 |
75 |
||||||
-80 |
97 |
80 |
||||||
-85 |
102.5 |
+2.1 0 |
85 |
0 -1.5 |
10.0 |
+1.2 0 |
||
-90 |
109.5 |
90 |
||||||
-95 |
114.5 |
95 |
||||||
-100 |
117.5 |
100 |
||||||
-110 |
131.5 |
+2.4 0 |
110 |
0 -1.8 |
11.0 |
|||
-120 |
141.5 |
120 |
||||||
Diamètres (mm) |
Tolérances |
|
Rondeur |
Prallelism |
|
<=50 |
0.3 |
0.3 |
51-100 |
0.5 |
0.5 |
>100 |
0.7 |
0.7 |

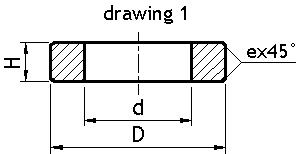

PN= Nombre Produits, OD=Out Diamètre, ID= Diamètre intérieur, H=élevé
